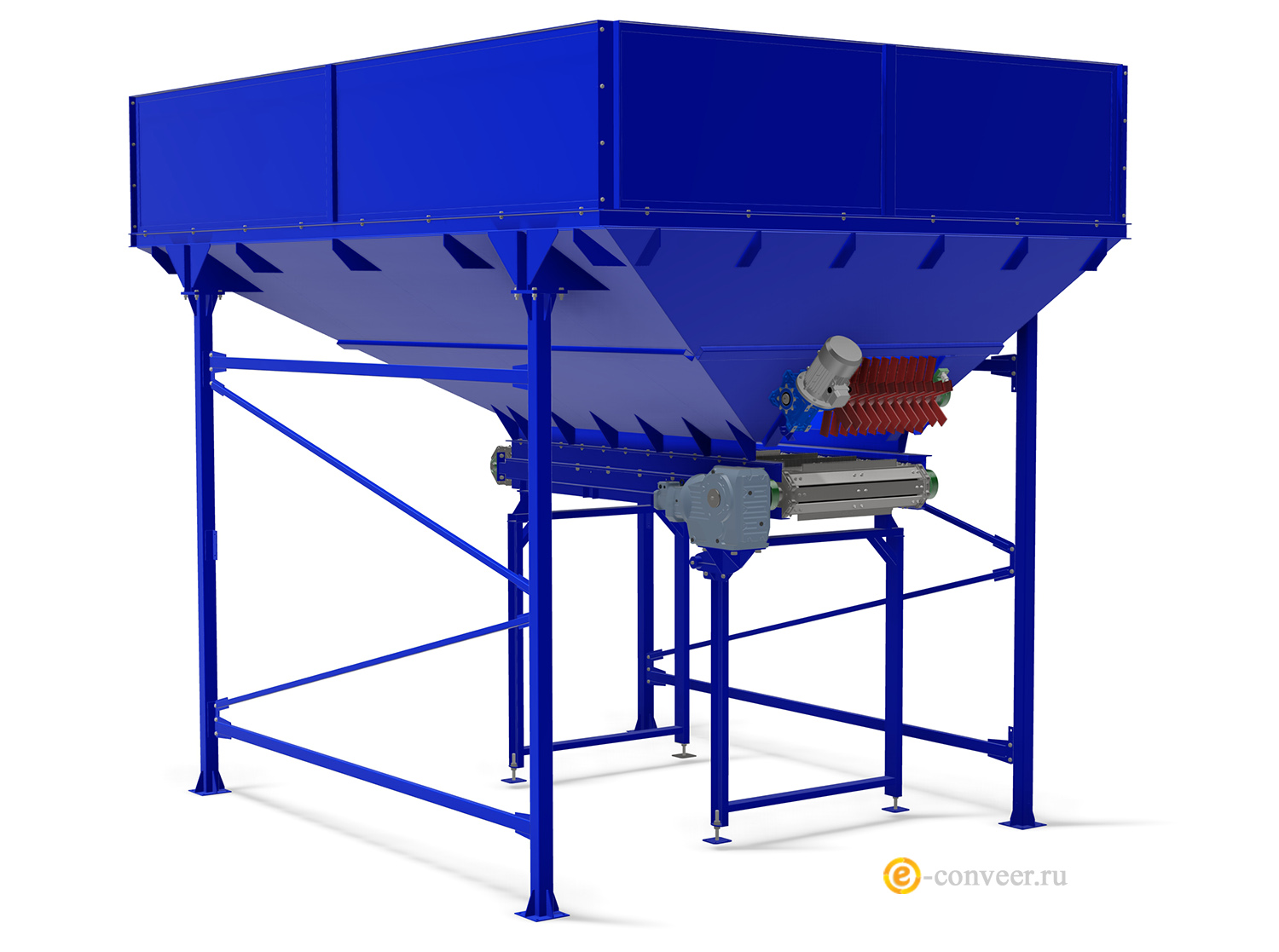

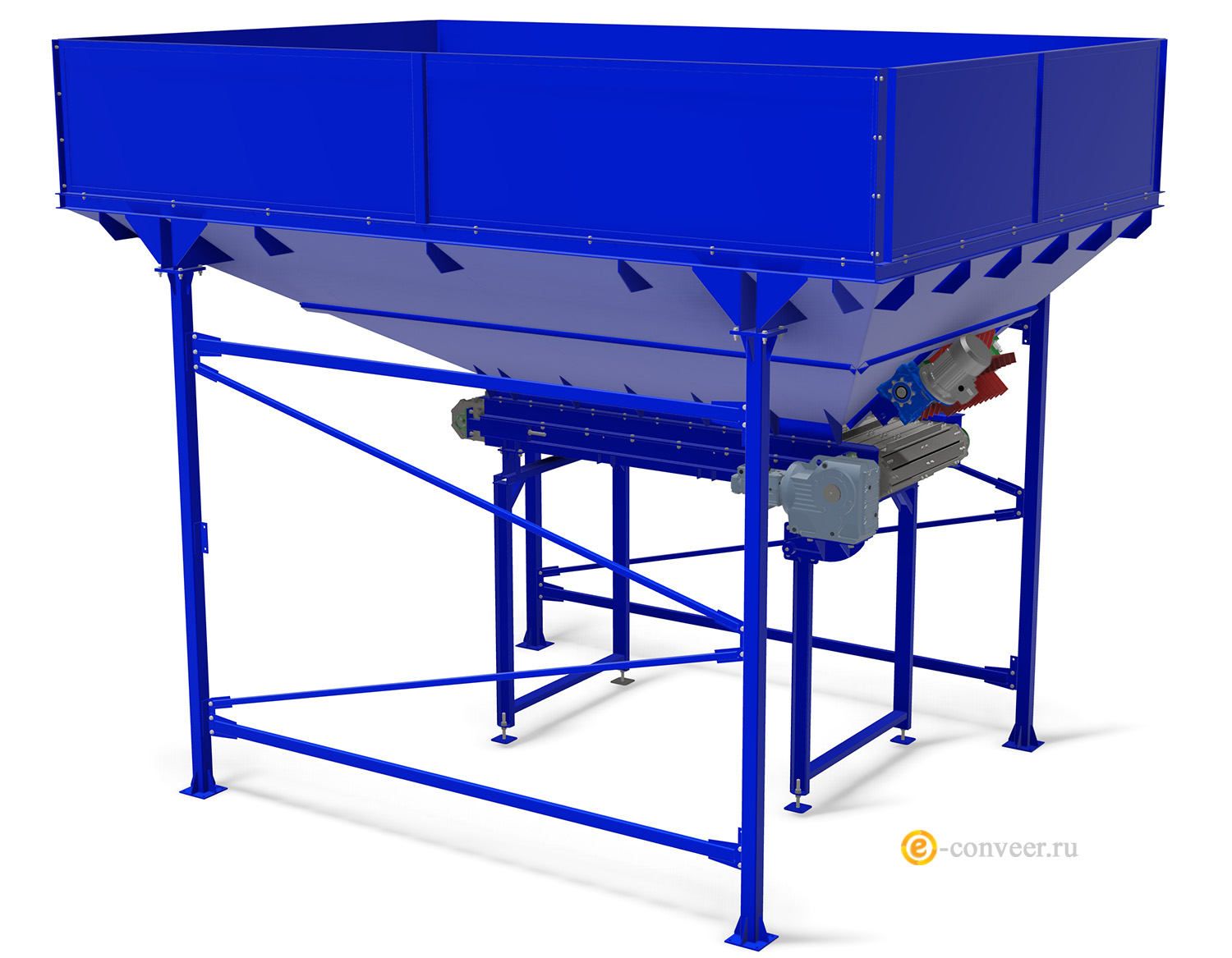

Бункер с пластинчатым конвейером
В современной промышленности нет универсального материала — сырье бывает разным: от многотонных глыб руды до легкой древесной щепы, от раскаленного агломерата до влажного зерна. И если ленточные транспортеры пасуют перед сложными условиями, на сцену выходит тяжелая артиллерия — бункер с пластинчатым конвейером (пластинчатый питатель). Это оборудование одинаково эффективно работает как в карьере, так и на элеваторе, доказывая свою универсальность в самых разных отраслях.

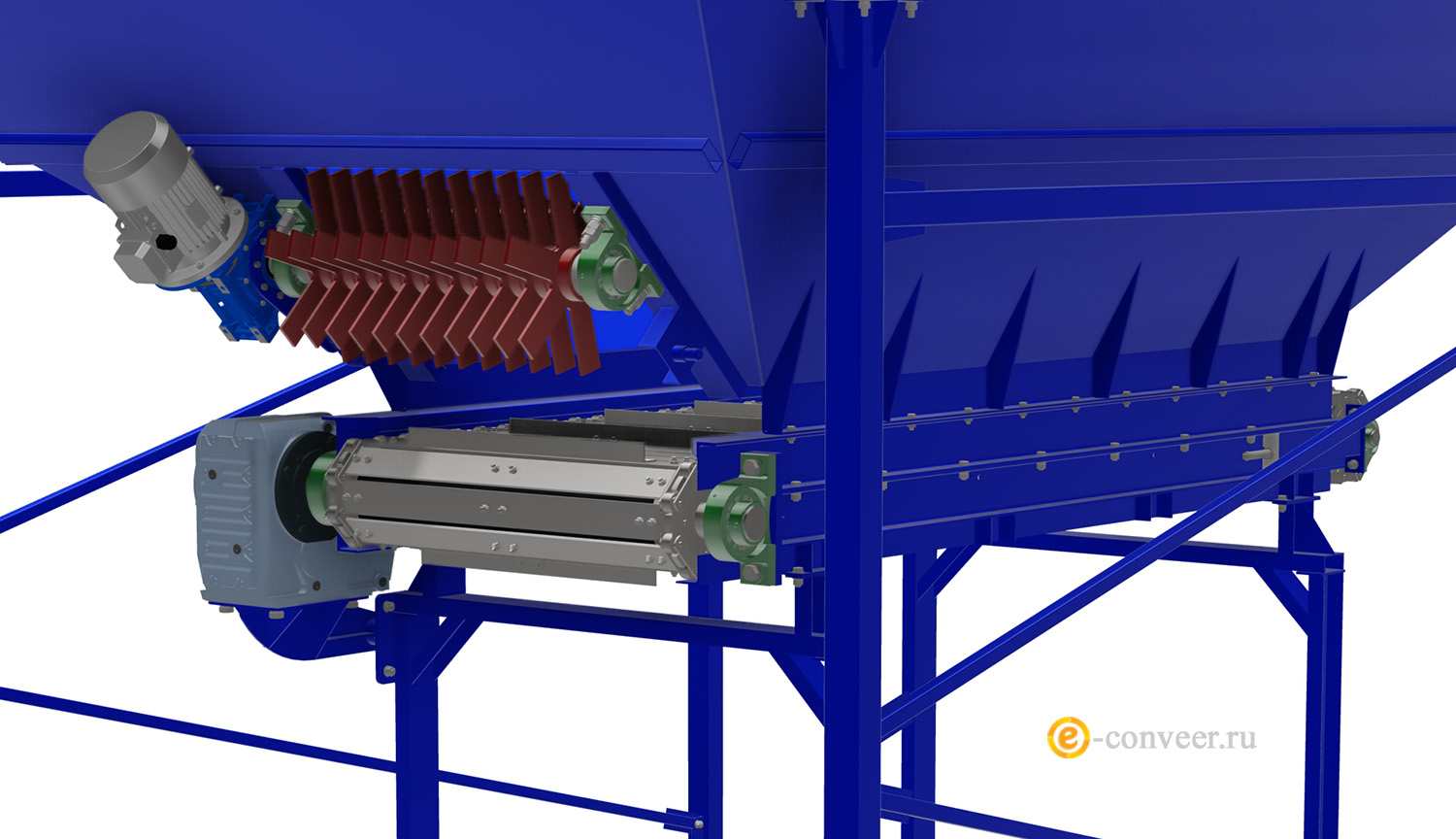

Бункер с пластинчатым конвейером представляет собой единый комплекс: приемный бункер-накопитель и мощный транспортер с усиленным стальным полотном. В отличие от ленточных аналогов, грузонесущая поверхность здесь выполнена из перекрывающихся стальных пластин (настила), закрепленных на прочных тяговых цепях. Это конструктивное решение превращает питатель в незаменимое оборудование для перемещения материалов, которые разрушили бы обычную резинотканевую ленту: крупнокусковая руда, острый кокс, влажный уголь, металлический лом, древесные отходы и раскаленный агломерат.
Преимущества пластинчатых питателей в разных отраслях
Выбор в пользу бункера с пластинчатым конвейером для работы в сельском хозяйстве, на ЦБК, угольных шахтах, рудниках и металлургических заводах обусловлен рядом неоспоримых преимуществ:
-
Непревзойденная прочность и живучесть: Стальной настил и мощные цепи принимают прямые удары ковшей экскаваторов, кузовов самосвалов и падающих бревен, не боясь проколов, разрывов и деформаций.
-
Универсальность к типу груза: Пластинчатый питатель одинаково хорошо работает с многокилограммовыми кусками руды и легкой древесной щепой, с абразивным песком и липким силосом.
-
Устойчивость к экстремальным температурам: От минусовых температур на угольных разрезах Заполярья до +400°С в агломерационных цехах — пластины работают в любых климатических и технологических условиях.
-
Работа с «трудными» грузами: Влажный уголь, глинистая руда, смерзшийся концентрат, волокнистая кора, слежавшееся зерно — материалы, которые останавливают другие конвейеры, для пластинчатого питателя являются рядовой задачей.
-
Долговечность в агрессивных средах: Устойчивость к химически активным удобрениям, кислой древесной коре и абразивным породам делает пластинчатый питатель лидером по сроку службы в тяжелых условиях.
-
Бережное обращение с продуктом: В сельском хозяйстве и пищевой промышленности возможность регулировки скорости и плавность хода минимизируют повреждения зерна и гранул.
Е-конвейер предлагат питатели, адаптированные под конкретные задачи:
-
Легкий тип: для зерновых складов, транспортировки торфа, опилок и щепы (насыпная плотность до 1200 кг/м³).
-
Средний тип: для угля средней крупности, известняка на цементных заводах, коры и балансов на ЦБК.
-
Тяжелый тип (бронированные): флагман горнорудной промышленности. Спроектированы для приема скальной вскрыши и руды с куском до 1200 мм, массой отдельных кусков до 1 тонны. Устанавливаются на карьерах по добыче золота, алмазов, железа и цветных металлов.
-
Специальные термостойкие модификации: для металлургии, с усиленной теплозащитой подшипниковых узлов и специальными сортами стали для настила.
-
Пищевые и сельскохозяйственные модификации: с использованием нержавеющих сталей в зонах контакта с продуктом, увеличенными бортами для предотвращения просыпания легких фракций.
При подборе бункера с пластинчатым конвейером учитывают:
-
Ширину настила: от 500 мм (для зерна и семян) до 2400 мм (для крупнокусковой руды и бревен), что определяет производительность от 20 до 2000 т/ч и выше.
-
Тип цепей (катковые или бескатковые): катковые цепи снижают энергопотребление и износ при работе на длинных конвейерах.
-
Мощность привода: для легких сельскохозяйственных моделей достаточно 2-5 кВт, для тяжелых горнорудных — мощность может достигать 75-110 кВт и более.
-
Материал настила: конструкционная сталь для обычных условий, износостойкая Hardox — для абразивных пород, нержавеющая сталь — для пищевых и химически агрессивных сред.
-
Футеровку бункера: для защиты стенок приемного бункера от истирания применяется полиуретановая, базальтовая или стальная футеровка.
Независимо от отрасли — будь то добыча руды цветных металлов, обогащение энергетического угля, выплавка стали, производство целлюлозы или хранение зерна — бункер с пластинчатым конвейером становится фундаментом надежности вашего производства. Это универсальное вложение в бесперебойность технологического процесса, которое окупается годами стабильной службы без аварийных остановок, независимо от того, что именно движется по стальным пластинам: раскаленный агломерат или отборное зерно.
Технические характеристики
| Наименование | Значение |
|---|---|
| Длина транспортирования | До 6 м |
| Скорость движения ленты | До 1 м/с |
| Тип ленты | Пластинчатая |
| Объем бункера | До 20 м3 |
| Производительность | М3/час |
| Угол наклона питателя по трассе | От 0 до 10° |
Если у Вас возникли вопросы, позвоните нам по телефону (495) 565-32-34 или напишите письмо на электронный адрес sales@e-conveer.ru и мы с удовольствием Вас проконсультируем.
Добыча полезных ископаемых: основа технологической цепи
В горнорудной промышленности пластинчатые питатели выполняют роль «сердца» дробильно-сортировочного комплекса. Именно они принимают на себя первый и самый мощный удар при разгрузке самосвалов с глубины карьера.
-
Прием и первичная подача руды: Пластинчатый питатель устанавливается непосредственно под приемным бункером и обеспечивает равномерную подачу сырой руды крупностью до 1200 мм в щековые и конусные дробилки первой стадии дробления. Без этого узла невозможно создать стабильный поток материала: дробилка будет работать с перегрузками или простоями.
-
Абразивостойкость и живучесть: При транспортировке железной руды, медноколчеданных пород или гранита абразивный износ достигает пиковых значений. Стальной настил пластинчатого питателя, в отличие от конвейерной ленты, стоек к истиранию и ударам падающих острых кусков, что гарантирует бесперебойную работу в круглосуточном режиме.
Угольная промышленность: борьба с влагой и крупными фракциями
Угольная отрасль предъявляет особые требования к питателям. Уголь может быть как сухим и пылящим, так и переувлажненным, с примесью породы, склонным к налипанию и смерзаемости зимой.
-
Преодоление налипания: Рядовой уголь, особенно после гидродобычи или в сезон дождей, превращается в липкую массу. Обычные ленточные конвейеры пробуксовывают и залипают. Бункер с пластинчатым конвейером благодаря самоочищающейся конструкции настила и наличию скребков эффективно транспортирует влажный уголь, предотвращая налипание на рабочее полотно.
-
Работа с негабаритом: Угольные пласты часто содержат твердые включения (колчедан, породные прослойки). Пластинчатый питатель спокойно принимает негабаритные куски, не боясь их острых граней, и обеспечивает их подачу на последующую переработку.
-
Обуглероживание складов: В схемах усреднительных складов угля пластинчатые питатели используются для дозированной подачи топлива на обогатительные фабрики или прямо в котельные, обеспечивая стабильность теплотворности потока.
Металлургия: работа в огненном цикле
Металлургическое производство — это, пожалуй, самый сложный вызов для конвейерной техники. Здесь к абразиву и весу добавляется высокая температура.
-
Транспортировка шихтовых материалов: Пластинчатые питатели подают известняк, кокс и агломерат в доменные печи. Кокс, обладая острыми гранями, мгновенно выведет из строя ленточный конвейер, но стальное полотно пластинчатого питателя работает годами.
-
Горячий агломерат и окалина: После агломерационных машин материал имеет температуру 200-400°С и выше. Транспортировать его можно только металлическим настилом. Специальные модели пластинчатых питателей с термостойкими материалами узлов трения успешно справляются с этой задачей.
-
Металлургический лом: На ломоперерабатывающих заводах пластинчатые питатели принимают завалы лома с автомобилей и гидроножниц, продвигая хаотичную массу к шредерам или пакетировочным прессам, выдерживая экстремальные ударные нагрузки.
Целлюлозно-бумажная и деревообрабатывающая промышленность: работа с волокнистыми и легкими материалами
Казалось бы, пластинчатые конвейеры созданы для тяжелых условий, но и в "легкой" (по меркам веса) деревообработке они незаменимы. Древесина — капризный груз: она может быть волокнистой, цепляющейся, с острыми сучьями и корой.
-
Транспортировка балансов и круглого леса: На целлюлозно-бумажных комбинатах (ЦБК) пластинчатые питатели используются для подачи бревен (балансов) в рубительные машины. Острые грани древесины и возможные включения (гвозди, проволока в переработанной древесине) не страшны стальному настилу.
-
Щепа, кора и опилки: Древесная щепа, особенно влажная и слежавшаяся, склонна к сводообразованию в бункерах. Пластинчатый питатель благодаря своей конструкции продавливает и равномерно подает этот трудносыпучий материал на дальнейшую переработку — в варочные котлы (при производстве целлюлозы) или в котлы ТЭЦ на сжигание.
-
Отходы деревообработки: Горбыль, рейки, срезки — эти отходы имеют неправильную форму и хаотично загружаются в бункер. Пластинчатый конвейер эффективно транспортирует эту "неформатную" массу к измельчителям или в бункеры готовой продукции.
-
Кора и кородревесные отходы: Это один из самых сложных для транспортировки материалов из-за высокой влажности, волокнистости и липкости. Пластинчатые питатели (часто в комплексе со скребковыми очистителями) являются единственным надежным решением для подачи коры в топки энергетических котлов на ЦБК.
Сельское хозяйство: деликатность и мощность для сыпучих грузов
В агропромышленном комплексе пластинчатые питатели находят применение там, где нужна особая надежность и бережное обращение с продуктом, особенно в межсезонье, когда техника работает на износ.
-
Приемка и подача зерна: На крупных элеваторах и зерноперерабатывающих комплексах бункер с пластинчатым конвейером используется для приема зерна из автомобильного и железнодорожного транспорта. Конструкция обеспечивает плавную подачу, минимизируя травмирование зерна (дробление), что критически важно для семенного материала и продовольственного зерна.
-
Кукуруза в початках и маслосемена: Пластинчатые питатели эффективно работают с кукурузой в початках, подсолнечником и другими крупными семенами, где важно сохранить целостность продукта.
-
Минеральные удобрения и комбикорма: Агрессивная химическая среда удобрений (особенно гранулированных) быстро разрушает обычную конвейерную ленту. Устойчивый к коррозии стальной настил пластинчатого питателя служит десятилетиями. Кроме того, он справляется с комкованием и слеживанием удобрений при хранении.
-
Сенаж, силос и грубые корма: В кормопроизводстве пластинчатые питатели используются для подачи сенажа, силоса и других объемных кормов из траншей или бункеров в кормосмесители. Материал может быть слежавшимся, тяжелым и волокнистым, и только мощный пластинчатый транспортер способен обеспечить его равномерную выгрузку.
